Utrustning inom CMIV

Genom unika samarbeten med industrin har CMIV alltid tillgång till den senaste och mest avancerade utrustningen. Detta är en förutsättning för den framgångsrika forskning som bedrivs vid CMIV.

DT – Datortomografi

DT 1 – Siemens Healthineers NAEOTOM Alpha

Detta är en förstagenerations dubbelrörs-DT med fotonräknande teknologi. De fotonräknande detektorerna har fyra huvudsakliga fördelar jämfört med konventionella (scintillatorbaserade) DT-detektorer. Pixlarna i detektorerna är mycket mindre än tidigare utan att stråldosen ökar. Detta resulterar i bilder med en rumslig upplösning på en helt ny nivå. Varje fotons energi mäts, vilket innebär att bilderna skapas utan elektroniskt brus. Energiinformationen från fotonerna kan användas för avancerade spektrala tillämpningar, såsom k-edge-avbildning. Dessutom är detektorn mer känslig för lågenergifotoner, vilket gör det möjligt att kraftigt minska både stråldosen och mängden kontrastmedel.

DT 2 – Siemens Healthineers SOMATOM Force

Denna DT möjliggör rutinmässiga undersökningar med låga kV-inställningar (70–90 kV), även på vuxna. Detta beror på att systemet är utrustat med kraftfulla generatorer och röntgenrör. De låga kV-inställningarna gör det möjligt att avsevärt minska dosen av kontrastmedel. Förbättringar har även gjorts på detektorsidan med ett ökat antal detektorrader och uppgraderad kollimering. SOMATOM Force producerar bilder med hög rumslig upplösning och mjukvävnadskontrast. Den har två röntgenkällor och två detektorer som kan användas samtidigt. I kombination med en bredare detektor möjliggör detta snabbare undersökningar. Hög hastighet vid skanning är nödvändig för hjärtundersökningar liksom för patienter som har svårt att ligga stilla. De två röntgenkällorna ger dessutom möjlighet till dual energy-undersökningar med förbättrad spektral separation.

Fotonräknande datortomograf
CMIV:s fotonräknande datortomograf.

MRT – Magnetresonanstomografi

MR 1 – Siemens 3.0T Prisma

Har en 60 cm öppning och gradienter med 80 mT/m och 200 T/m/s samtidigt, vilket möjliggör fMRI- och DTI-studier i en huvudspole med 64 mottagarkanaler. Avancerad fMRI-forskning kan genomföras med videoglasögon med inbyggd synkorrigering och ögonspårning, och det är även möjligt att kombinera dessa mätningar med samtidig multikanals MR-EEG. Spolkonceptet erbjuder hög spoltäthet genom parallell sändningsteknologi, TimTX TrueShape, för hjärt-, buk- och muskuloskeletala undersökningar.

MR 2 – Philips Ingenia 3.0T

Har en 70 cm öppning och är utrustad med Xtend-gradientsystemet (upp till 45 mT/m och 200 T/m/s) samt två parallella RF-sändningskanaler (Multitransmit 4D) som anpassar RF-signalerna efter varje patient. Multitransmit ger ökad bildhomogenitet, kontrast och reproducerbarhet, samt snabbare bildtagning. Ett komplett utbud av mottagarspolar finns tillgängligt med analog-till-digital-omvandlare inbyggda i spolarna (dStream RF), vilket gör att MR-signalen samplas direkt i spolen vid patienten och skickas till rekonstruktorn via en fiberoptisk kabel

MR 3 - The Philips Achieva 1.5T

Har en 60 cm öppning och är utrustad med Nova Dual-gradienter (upp till 66 mT/m och 160 T/m/s) samt senaste mjukvaruversionen, uppgraderad till dStream, vilket ger upp till 40 % högre SNR och ett dynamiskt omfång som överstiger 185 dB.

Specialutrustning inkluderar flera MR-elastografi (MRE)-system för både 1,5 T och 3 T, baserade på både elektrodynamiska och gravitationsbaserade sensorer. Vår MRE-kapacitet är i världsklass och kan användas för att kvantifiera förändringar i vävnaders biomekaniska egenskaper, till exempel vid fibros och inflammation. Vi har även tillgång till en unik installation för multinukleär MR-spektroskopi, vilket gör det möjligt att undersöka både statisk och dynamisk energimetabolism i vävnader. Detta underlättas i hög grad av våra MR-kompatibla MR-ergometrar för kvantitativ hjärt- och muskelstudier.

Ett fullständigt forskningsavtal med Philips Medical Systems och Siemens Healthineers möjliggör alla kliniska samt kritiskt tekniska forskningsapplikationer.

CMIV:s magnetkamera Philips 3T
CMIV:s magnetkamera Philips 3T

Digital patologi och annotering

För histopatologi har CMIV en glasskanner från Hamamatsu. Nanozoomer 2.0HT omvandlar glasobjektglas till högupplösta digitala data genom höghastighetsskanning och har kapacitet att automatiskt skanna upp till 210 glasobjektglas. Dessutom finns tre arbetsstationer med pekskärmar installerade för annoteringsarbete.

PACS

Sectra radiologi-PACS är en komplett arbetsstation designad för att optimera arbetsflödet. Den säkerställer snabb och enkel åtkomst till patientdata och bilder samt ger omedelbar tillgång till alla nödvändiga verktyg integrerade på skrivbordet – inklusive RIS och kliniska applikationer. Ett antal avancerade diagnostiska arbetsstationer finns tillgängliga för kliniska och forskningsändamål.

Visualisering

CMIV har sin egen Virtual Reality-teater, Wrannesalen, med plats för 90 personer. Teatern är byggd kring en Barco dp4k-30L 6P Laserprojektor (21 000 lumen ljusstyrka) med 4K-upplösning (4 096 × 2 160). Barco Laser 3D har ett inbyggt 6-primär färg-3D-system. Systemet använder en Barco E2-bildprocessor med 4K Native 12 bitar/färg 3D input/output. Dator-till-skärm-anslutningarna hanteras via Lightware mx-33R Digital Crosspoint-matris. Wirecast 7.3 Recorder-systemet möjliggör inspelning och live-streaming. Under 2018 uppgraderades Wrannesalen till ett avancerat Zoom-rum för fjärrmöten och utbildning.

Utöver Wrannesalen finns ett 55" Sectra Visualiseringsbord och en väggmonterad 85" Sectra visualiseringsmonitor med tio-fingers multitouch. Visualiseringsbordet är en stor interaktiv skärm med ett bildvisningssystem som möjliggör interaktion med 3D-bilder av människokroppen renderade från CT eller MR.

Två doktorander i Wrannesalen.
Doktorander i Wrannesalen bärandes stereoglasögon.

Beräkning och lagring

CMIV har dedikerade serveranläggningar som säkerställer trygg hantering av känsliga data, komplexa forskningsberäkningar, avancerade analyser samt robusta NAS-backuplösningar

Under 2024 genomfördes betydande uppgraderingar av den befintliga infrastrukturen för att öka beräkningskraften, lagringskapaciteten och förbättra systemets övergripande motståndskraft. Vi använder nyare, mer kraftfulla servrar för att hantera allt mer krävande arbetsbelastningar. Samtidigt har vi utökat våra lagringsmöjligheter och erbjuder nu mer utrymme för växande datamängder. För att säkerställa kontinuerlig drift och skydd mot strömavbrott har vi installerat ett nytt, pålitligt strömförsörjningssystem för hela infrastrukturen.

Infrastrukturhantering och övervakning

CMIV har implementerat Dell OpenManage för att effektivisera serverhantering och automatisera vanliga uppgifter samt förbättra systemöversikten och proaktivt identifiera potentiella problem.

Backup och återställning

Medvetna om vikten av robust dataskydd har vi kraftigt förstärkt våra backup- och återställningsmöjligheter. En ny Veritas Backup Exec-server har implementerats för att centralisera backup-hantering och förbättra återställningstider.

CMIV är värd för AIDA Data Hub-infrastrukturen. Under 2024 utökades denna med Verdi-systemet, som tillhandahåller hårdvara för AIDA Data Hub Data Science Platform. Plattformen stödjer både känsliga och icke-känsliga data och används av användare med varierande expertis. Den erbjuder CPU- och GPU-beräkningsresurser samt långsiktig primärlagring med en total kapacitet på 3,2 PB på snurrande diskar och 153 TB på SSD.

AIDA Data Hub tillhandahåller även ett Nvidia DGX-2-baserat system för träning av AI-modeller med känsliga personuppgifter.

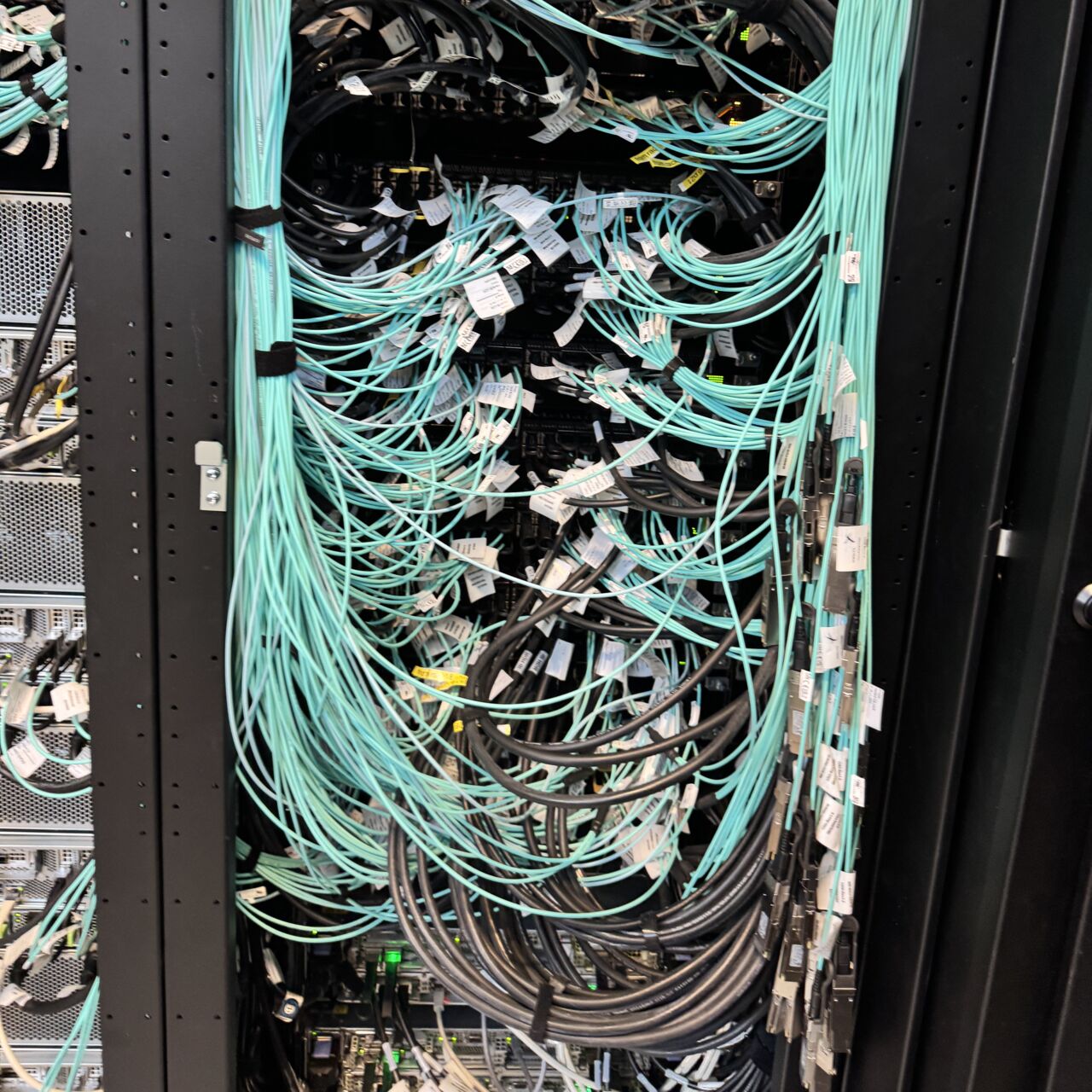

AIDA DataHub
AIDA DataHub

Mer information om CMIV
