Laboratoriet för kretskortstillverkning (PCB)

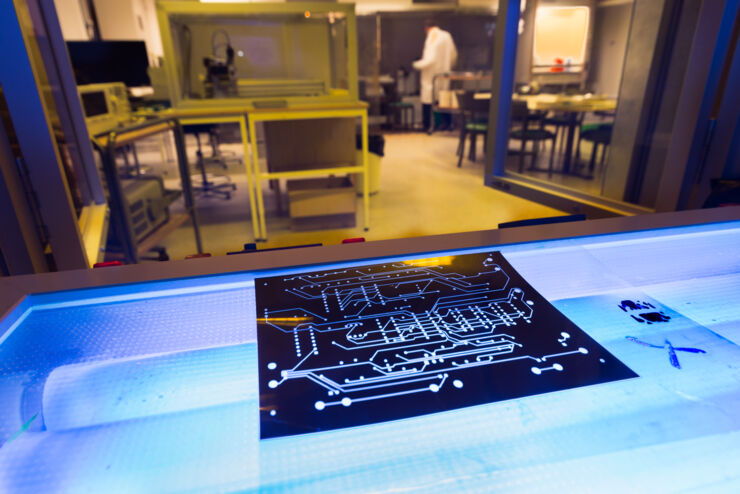

PCB-labbet på Campus NorrköpingFoto: Thor Balkhed

Mönsterkortslaboratoriet (PCB) har varit i bruk sedan november 2001. Det används både för forskning och kursprojekt. Vi kan producera professionella dubbelsidiga mönsterkort (med genomgående pläterade vior) med en kort/panel storlek upp till 210 x 300 mm. Minsta rekommenderad ledningsbredd är 0,3 mm men det är möjligt att producera ner till 0,1 mm; (CNC) borrning med hålstorlekar i intervallet 0,4-5,0 mm. Ett urval av den utrustning som finns:

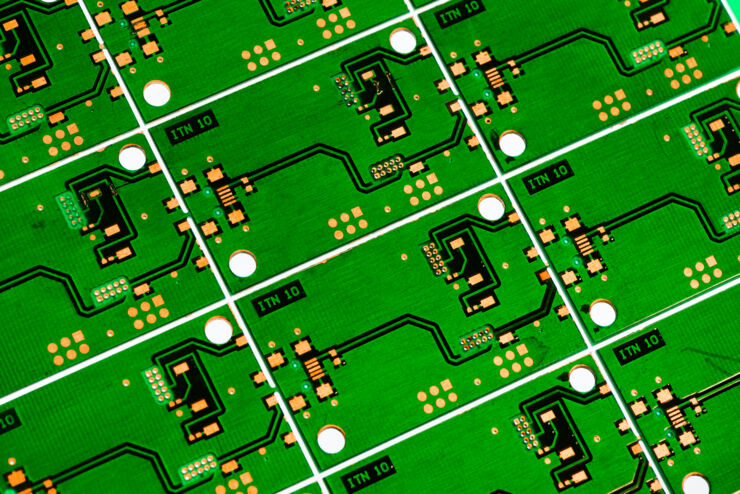

Kretskort tillverkade i LiU:s PCB-labb på Campus Norrköping
  • Altium Designer för CAD/CAM
  • Raster fotoplotter
  • Mörkrum
  • Galvanisk pläteringslinje
  • Laminator för (torrfilms) fotoresist
  • Laminator för (torrfilms) lödmask
  • Borstmaskin
  • Framkallningsmaskin (Vertikal spray)
  • Etsningsmaskin (Vertikal spray)
  • UV-exponator
  • CNC borr/fräs maskin
